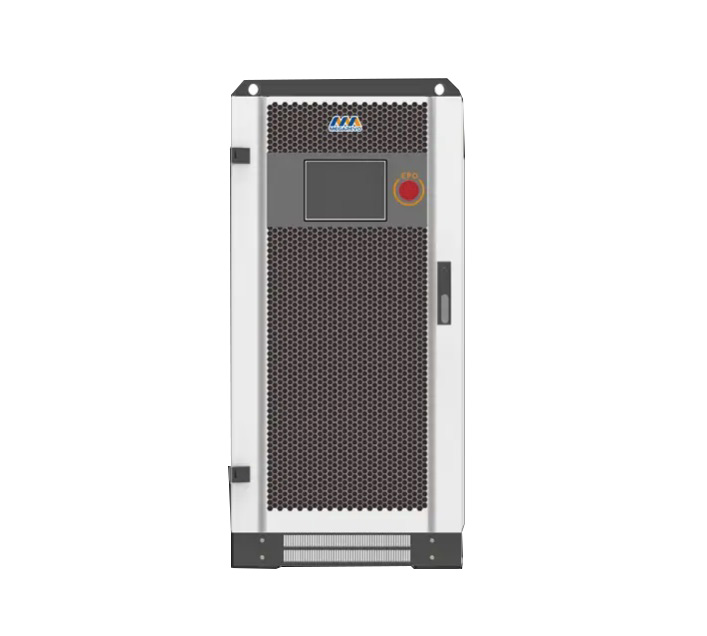

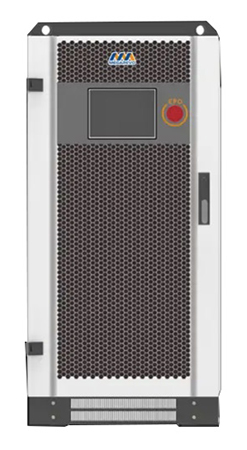

DC/DCコンバータ
特徴
- 変換効率99%に達する
- 双方向のエネルギー流れ
- 充放電一体型デザイン
- イーサネット/WIFI/GPRS/CANを含む複数の通信インターフェースをサポート
- 高出力密度設計
- モジュラー設計により、容量拡張が柔軟かつ便利で
- デジタル制御技術により、より高いデータ処理精度と高速化を実現
- 主要部品はトップブランド製品を採用
- 短絡容量が多くため、パワーモジュールの短絡問題を解決
- 補強された PCB のコーティング: 塩スプレー、腐食、湿気、塵、等に対して抵抗力がある。
- 加强PCB涂層：塩水噴霧防止、耐食性、耐湿性、耐塵性に優れる
仕様
| 型番 | PMDE0030 | PMDE0050 | PMDE0100 | PMDE0150 | PMDE0200 | PMDE0250 | PMDE0300 |
| 双方向DCパラメータ |
| DC電圧範囲 | 0-850V |
| 全負荷電圧範囲 | 420-850V |
| 最大電流 | 72A | 120A | 240A | 360A | 480A | 600A | 720A |
| 定格電力 | 30KW | 50KW | 100KW | 150KW | 200KW | 250KW | 300KW |
| 最大出力 | 33KW | 55KW | 110KW | 165KW | 220KW | 275KW | 330KW |
| PVまたはバッテリーブランチ | 1 | 1 | 2 | 3 | 4 | 5 | 6 |
| システムパラメータ |
| 最大効率 | 99% |
| 絶縁 | なし |
| IP等級 | IP20 |
| ディスプレー | タッチスクリーン |
| 使用温度 | - 30~+60℃ |
| 冷却 | インテリジェント空冷 |
| 相対湿度 | 0-95%非凝結 |
| 最大標高 | 5000m (3000m以上に離れる) |
| 保護機能 |
| 両側の過電流保護 | ある |
| 両側の短絡保護 | ある |
| 過電圧および不足電圧保護 | ある |
| モジュール過熱保護 | ある |
| DCスイッチ | ある |
| 雷保護 | ある |
| 一般情報 |
| 寸法(W/D/H) | 600×720× 1350mm | 600×720× 2050mm |
| 重量 | 250Kg | 250Kg | 300Kg | 350Kg | 400Kg | 450Kg | 500Kg |
