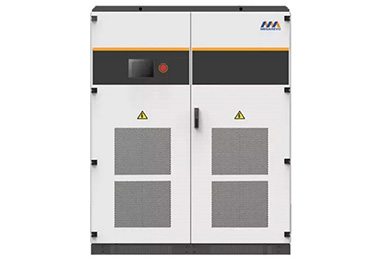

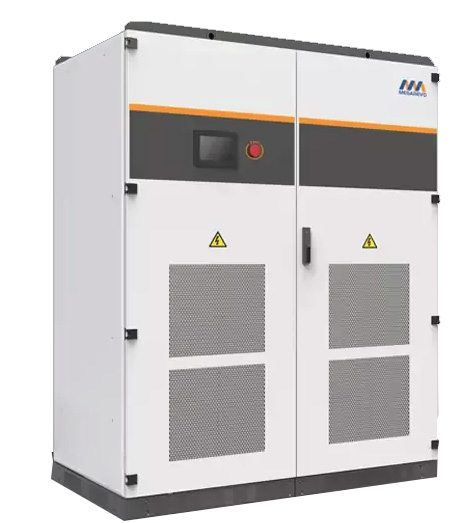

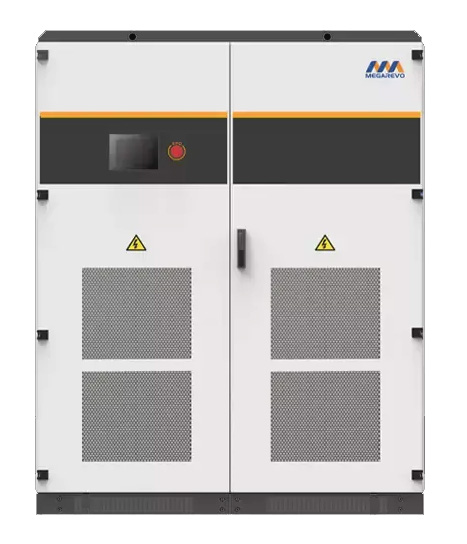

MEGA-Tパワーコンディショナー (変圧器付け)

  • MEGA-Tパワーコンディショナー (変圧器付け)
  • MEGA-Tパワーコンディショナー (変圧器付け)
お問い合わせ
特徴
  • ほとんどの電池と互換性がある
  • 幅広い電池電圧範囲
  • オングリッドの充電/放電とオフグリッドの独立したインバータ機能をサポート
  • 調整可能な無効電力とアクティブパワー
  • ブラックスタート機能
  • 複数のインバータの並列にサポート
  • 柔軟性のある通信モード、リアルタイムでBMS指令を受信
  • コンパクトなサイズで、輸送やメンテナンスが容易
  • 効率最大98.7%
  • 低消費電力のファンとインテリジェント温度制御システム
  • 高性能DSP（デジタル信号プロセッサ）を使用することで、変換システムが安定して効率的に動作する
  • ソフトウェアによって制御され、変換システムの障害を時間内に確実に検出。システムの動作状態を一目で確認することができる
  • 制御システムの電源供給を確保するために、AC/DC二重電源のバックアップを採用
応用例
  • 工業と商業用途
  • マイクログリッドシステム
  • 太陽光発電と
    EV充電
  • エシュロン利用

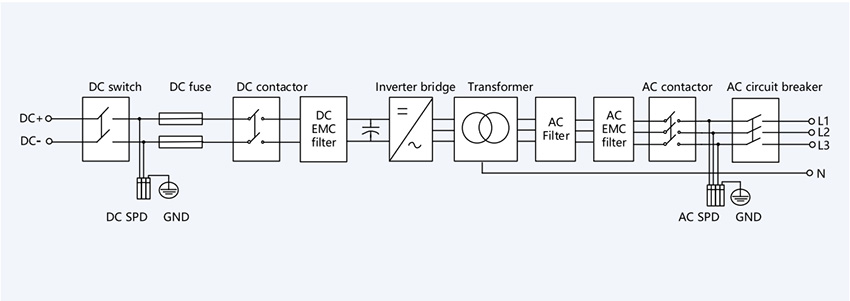

どのように動作するのか？
MEGA-Tパワーコンディショナー (変圧器付け)
仕様
型番 MEGA0030T MEGA0050T MEGA0100T MEGA0150T MEGA0250T MEGA0500T
DC(電池)
電圧範囲 200V-850V 200V-850V 200V-850V 420V-850V 420V-850V 500V-850V
最大電流 172A 285A 566A 404A 673A 1128A
AC(オングリッド)
最大出力電力 33kVA 55kVA 110kVA 165kVA 275kVA 550kVA
定格電力 30KW 50KW 100KW 150KW 250KW 500KW
定格電圧 400V 400V 400V 400V 400V 400V
電圧範囲 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V
定格電流 44A 72A 144A 217 361A 722A
最大出力電流 48A 80A 160A 240A 400A 800A
定格周波数 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
周波数範囲 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz
THDI < 3% < 3% < 3% < 3% < 3% < 3%
PF 1ラギング-1リード 1ラギング-1リード 1ラギング-1リード 1ラギング-1リード 1ラギング-1リード 1ラギング-1リード
AC 接続 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE
AC(オフグリッド)
定格電圧 400V 400V 400V 400V 400V 400V
THDU ＜1%線型＜5%非線型 ＜1%線型＜5%非線型 ＜1% 線型 ＜5% 非線型 ＜1% 線型 ＜5% 非線型 ＜1% 線型 ＜5% 非線型 ＜1% 線型 ＜5% 非線型
定格周波数 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
過負荷能力 110%-連続 110%-連続 110%-連続 110%-連続 110%-連続 110%-連続
一般情報
最大効率 96.00% 96.5% 97.1% 97.20% 97.3% 97.5%
IP等級 IP21 IP21 IP21 IP21 IP21 IP21
ノイズ < 65dB < 65dB < 65dB < 65dB < 65dB < 65dB
使用温度 －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃
冷却 強制空冷 強制空冷 強制空冷 強制空冷 強制空冷 強制空冷
相対湿度 0-95%非凝結 0-95%非凝結 0-95% 非凝結 0-95% 非凝結 0-95% 非凝結 0-95% 非凝結
最大標高 5000m(ディレーティング＞ 3000m) 5000m(ディレーティング＞ 3000m) 5000m(ディレーティング ＞ 3000m) 5000m(ディレーティング ＞ 3000m) 5000m(ディレーティング ＞ 3000m) 5000m(ディレーティング ＞ 3000m)
寸法(W×D×H) 800×800×2050mm 800×800×2050mm 800×800×2050mm 800×800×2050mm 1200×800×2050mm 1600×1050×2050mm
重量 300kg 450kg 860kg 1000kg 1350kg 2770kg
変圧器 ある ある ある ある ある ある
消費 < 10W < 10W < 10W < 10W < 10W < 10W
オン/オフグリッド転送 手動(デフォルト)自動(オプション) 手動(デフォルト)自動(オプション) 手動(デフォルト)自動(オプション) 手動(デフォルト)自動(オプション) 手動(デフォルト)自動(オプション) 手動(デフォルト)自動(オプション)
通信
ディスプレー タッチスクリーン タッチスクリーン タッチスクリーン タッチスクリーン タッチスクリーン タッチスクリーン
BMSインターフェース RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN
デバイスインタフェース RS485, TCP/IP RS485, TCP/IP RS485, TCP/IP RS485，TCP/IP RS485，TCP/IP RS485，TCP/IP
証明書 CE, TUV CE, TUV CE, TUV CE、TUV CE、TUV CE、TUV
