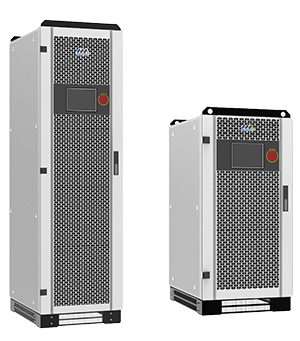

MPSセントラルインバーター |ハイブリッドインバーター| Megarevo

MPSセントラルインバーター

お問い合わせ

特徴

様々な作業モードを柔軟に設定できる
幅広い種類のバッテリー（リチウムイオン、鉛酸）と互換性がある
異なる太陽光発電容量を実現するために拡張できる太陽光コントローラを装備
一体化設計により、負荷、バッテリー、電力網、ディーゼル発電機、PVの同時接続にサポート
統合EMS機能により、高電力電源供給の安定性を確保、新エネルギーを最大限に活用
バッテリー容量と放電時間のインテリジェント制御
CANとRS485通信インターフェース, modbus プロトコル
グリッドのオン／オフモードが簡単に切り替える
負荷適応性に優れる
インバーターやバッテリーを保護するためのさまざまな保護機能付き

応用例

鉱山オフグリッド
離島オフグリッド
電気のない遠隔地
農場オフグリッド

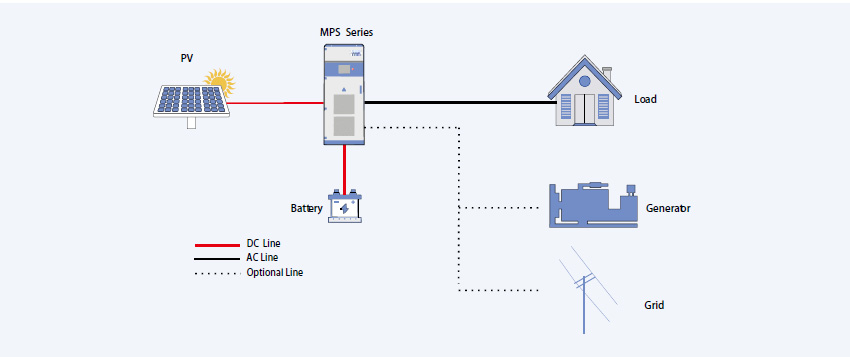

どのように動作するのか？

仕様

データシート	MPS0030	MPS0050	MPS0100	MPS0150	MPS0250	MPS0500
AC（グリッド接続）
皮相電力	33kVA	55kVA	110kVA	165kVA	275KVA	550KVA
定格出力	30kW	50kW	100kW	150kW	250kW	500kW
定格電圧	400V	400V	400V	400V	400V	400V
定格電流	44A	72A	144A	217A	361A	722A
電圧範囲	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V
定格周波数	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
周波数範囲	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz
THDI	< 3%	< 3%	< 3%	< 3%	< 3%	< 3%
PF	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading
AC接続	3/N/PE	3/N/PE	3/N/PE	3/N/PE	3/N/PE	3/N/PE
変圧器	Yes	Yes	Yes	Yes	Yes	Yes
AC（オフグリッド）
皮相電力	33kVA	55kVA	110kVA	165kVA	275KVA	550KVA
定格出力	30kW	50kW	100kW	150kW	250kW	500kW
定格電圧	400V	400V	400V	400V	400V	400V
定格電流	43A	72A	144A	217A	361A	722A
THDU	≤2% 線型	≤2% 線型	≤2% 線型	≤2% 線型	≤2% 線型	≤2% 線型
定格周波数	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
過負荷機能	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min
太陽光
最大PV開回路電圧	1000VDC	1000VDC	1000VDC	1000VDC	1000VDC	1000VDC
最大太陽光発電	36kW	60kW	120kW	150kW	250kWp	500kWp
PVMPP電圧範囲	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC
電池
定格電圧	150V-850V	150V-850V	320V-850V	420VDC-850VDC	420VDC-850VDC	420VDC-850VDC
最大充電力	30KW	50KW	100KW	150KW	250kWp	500kWp
一般データ
寸法（W / D / H）	800/800/2050mm	800/800/2050mm	1200/800/2050mm	1200/800/2050mm	1800/800/2050mm	2800/800/2050mm
重量	440kg	620kg	900kg	1250kg	1700kg	3250kg
環境温度	-25℃ to +55℃	-25℃ to +55℃	-25℃ to +55℃	-25℃ to +55℃	-25℃ to +55℃	-25℃ to +55℃
相対湿度	0-95%非凝結	0-95%非凝結	0-95%非凝結	0-95%非凝結	0-95%非凝結	0-95%非凝結
IP等級	IP20	IP20	IP20	IP20	IP20	IP20
騒音	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m
最大高度	5000m(3000m以上に離れる)	5000m(3000m以上に離れる)	5000m(3000m以上に離れる)	5000m(3000m以上に離れる)	5000m(3000m以上に離れる)	5000m(3000m以上に離れる)
スタンバイ消費	< 30W	< 30W	< 30W	< 30W	< 30W	< 30W
冷却	強制空気	強制空気	強制空気	強制空気	強制空気	強制空気
コミュニケーション
ディスプレー	タッチスクリーン	タッチスクリーン	タッチスクリーン	タッチスクリーン	タッチスクリーン	タッチスクリーン
通信インターフェース	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN
